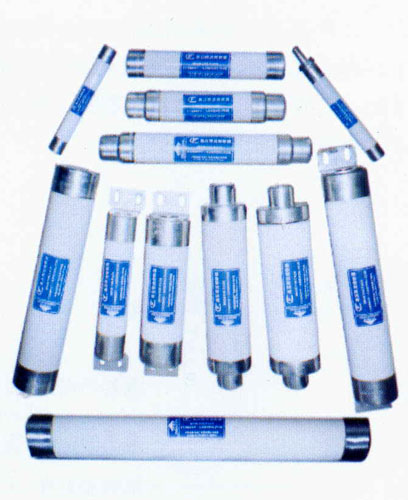

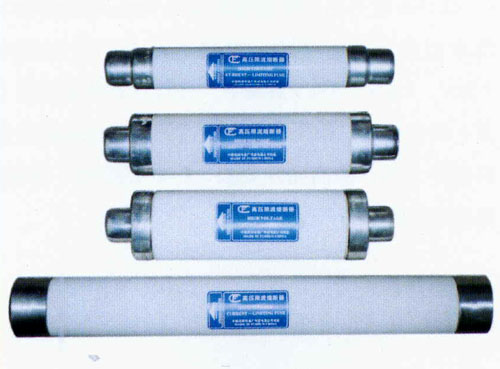

產品用途：
高分斷能力高壓限流熔斷器是引進英國BRUSH公司高壓熔斷器的制造技術而研制并生產的。 產品適用于戶內交流50Hz，額定電壓3.6kV、7.2kV、12kV、35kV系統中，可與其它開關電器（如真空接觸器、負荷開關）配合使用， 作為電力變壓器、高壓電動機及其它電力設備短路、過載的保護元件，是高壓開關柜、FC-回路柜、環網柜、高壓/低壓預裝式變電站必備的配套產品。
產品特點
開斷能力高：額定短路開斷電流為31.5kA～50kA
功率損耗小：產品溫升低，當產品用于全封閉的裝置中時更為有利。
電弧電壓低：在開斷過程中電弧電壓較低。
特性曲線誤差�。簳r間-電流特性曲線誤差小于±10%。

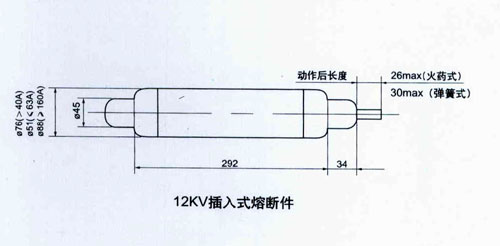

安裝方式：插入式和母線式，安裝方便、可靠。
規格齊全：產品規格標準化，適用性廣。

訂貨注意事項
*定貨時請注明產品名稱、型號、規格、數量，如需底座或夾子請注明底座XX只，夾子XX付。
*有特殊要求定貨時，應提出技術條件及主要參數，我公司將盡力滿足用戶要求。

本產品是引進英國BRUSH公司高壓熔斷器的制造技術，適用于戶內交流50Hz，額定電壓12kV、35kV系統,可與其它保護電器（如：負荷開關，真空接觸器等）配合使用，作為電力變壓器、電力設備的過載和短路保護。

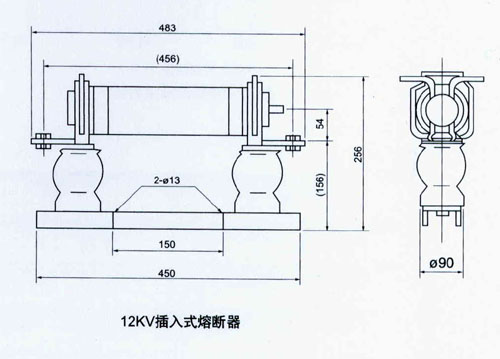

基本參數（符合德國DIN標準的插入式高壓限流熔斷器）

國內型號	國外型號	額定電壓kA	額定電流A	額定開斷電流kA
XRNT1-12	(SDL·J)	12	1,2,3.15,6.3,10,16,20,31.5,40,50,63	31.5
XRNT1-12	(SFL·J)		50,63,71,80,100
XRNT1-12	(SKL·J)		125
XRNT1-12			160,200

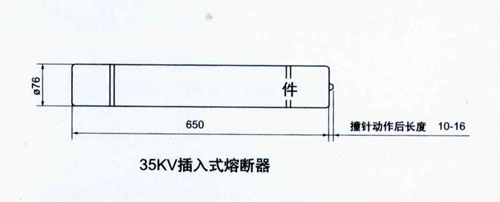

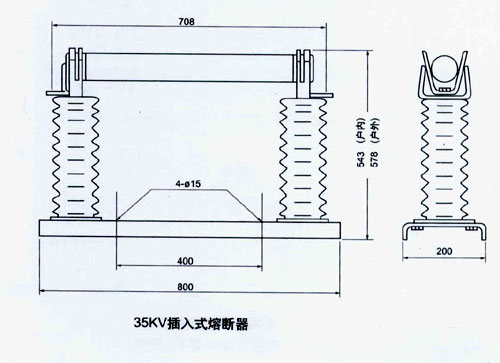

XR□T□-35□		35	3.15,6.3,10,16,20,25,31.5,40,50

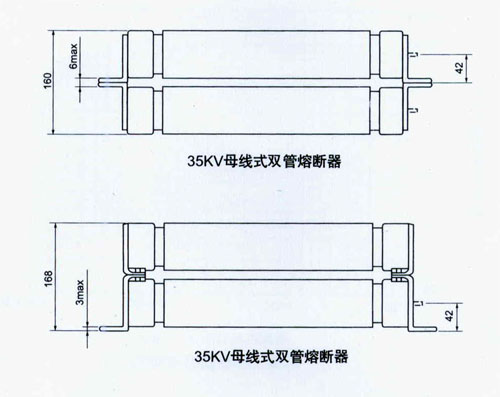

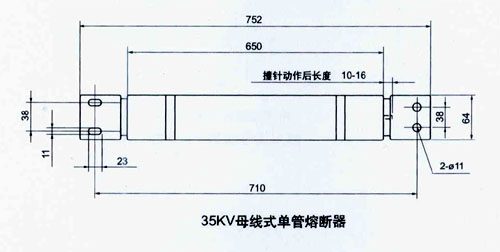

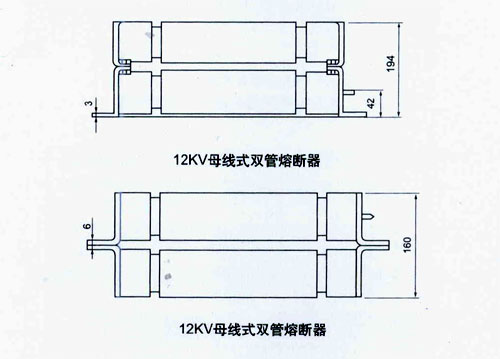

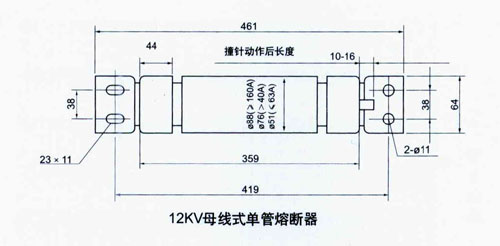

(符合英國BS標準的母線式高壓限流熔斷器)

國內型號	國外型號	額定電壓kV	額定電流A	額定開斷電流kA
XRNT□-12	（BDG·）	12	6.3,10,16,20,22.4,25,31.5,35.5,40,45,50	40
XRNT□-12	（BFG·）		56,63,71,80,90,100
XRNT□-12	（BKG·）		112,125,160,200
XR□T□-35□		35	3.15,6.3,10,16,20,25,31.5,40,50	31.5

注：以上是單管額定參數，用戶可根據需要采取熔斷件的并聯，以得到更高的額定電流值。
主要技術數據
*熔斷器在規定的使用條件下，能可靠開斷最小開斷電流（2.5-3）In至額定開斷電流之間的任何故障電流。

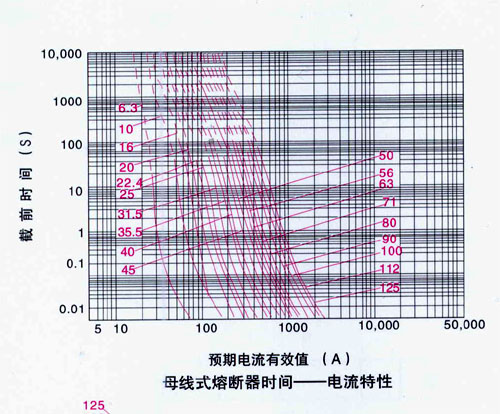

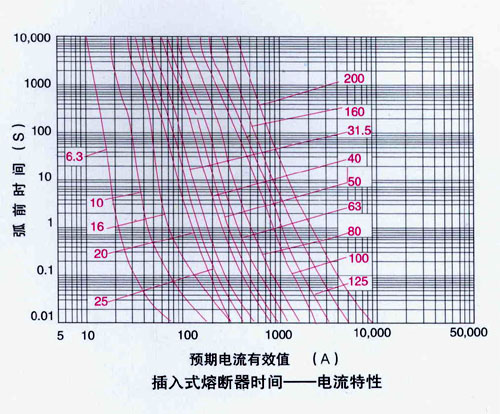

*熔斷器時間—電流特性，最小開斷電流以上部分為虛線。（如圖）

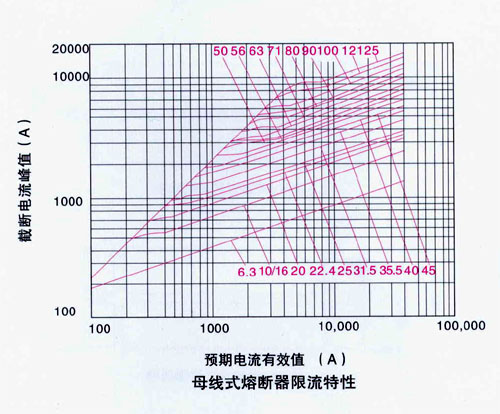

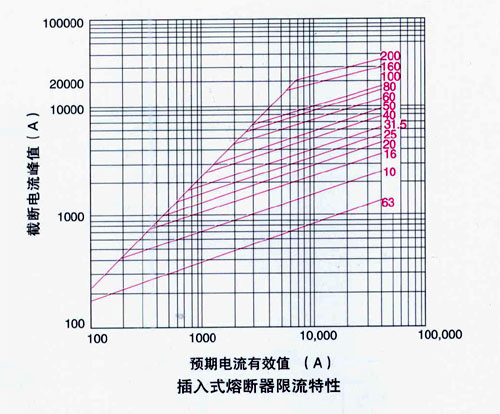

*熔斷器限流特性。（如圖）

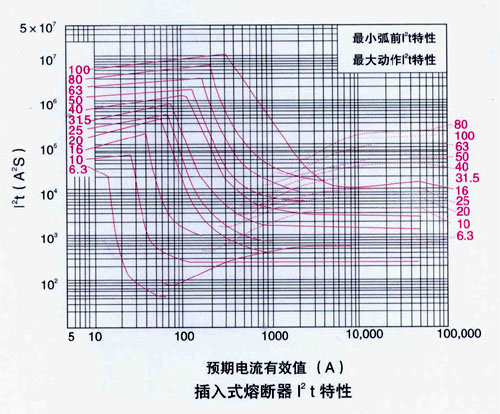

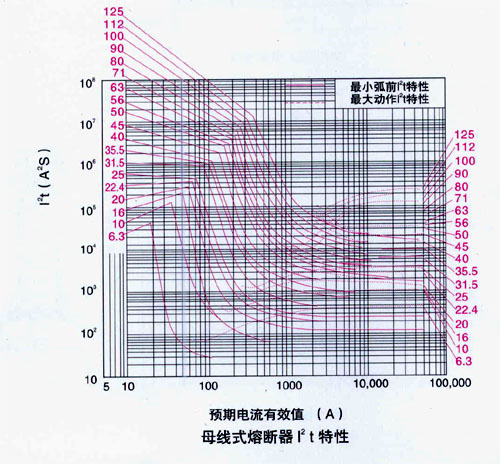

*I2t特性。（如圖）

用于變壓器初級保護的熔斷器的選用

變壓器初級電壓kV	變壓器容量kVA	熔斷器型號		熔斷器額定電流A
		國內型號	國外型號
7.2	200	XRNT1-12	BDGHC-12kV SDL·J-12kV	31.5
	250			40
	300/315			50
	400		BFGHD-12kV SFL·J-12kV	63
	500			80
	630			90
12	100	XRNT1-12	SDL·J-12kV BDGHC-12kV	16
	125
	160
	200			20
	250			25
	300/315			31.5
	400			40
	500		SFL·J-12kV BFGHD-12kV	50
	630			63
	750/800			71
				80
	1000
				90
	1250			100
				112
			SFL·J-12kV AKGHD-12kV
	1500/1600			125
